Описание товара
Инвертор для подсветки ЖК панелей 12-24" на две линейки led-9v — описание:
З/Ч для LED TV и мониторов
DD128-5 — это популярный и компактный понижающий (Buck) DC-DC преобразователь, построенный на базе микросхемы синхронного выпрямления MP1484EN. Он предназначен для эффективного понижения входного напряжения до стабильных 5 В.
📊 Основные технические характеристики
- Микросхема: MP1484EN (высокоэффективный синхронный понижающий преобразователь).
- Входное напряжение: от 4.5 В до 24 В постоянного тока (DC).
- Выходное напряжение: фиксированное 5 В.
- Выходной ток: номинальный 3 А (при длительной работе на максимальном токе рекомендуется использовать дополнительное охлаждение/радиатор).
- Частота переключения: 340 кГц.
- Эффективность (КПД): до 93%.
- Защита: встроенная защита от перегрева, перегрузки по току и короткого замыкания (КЗ).

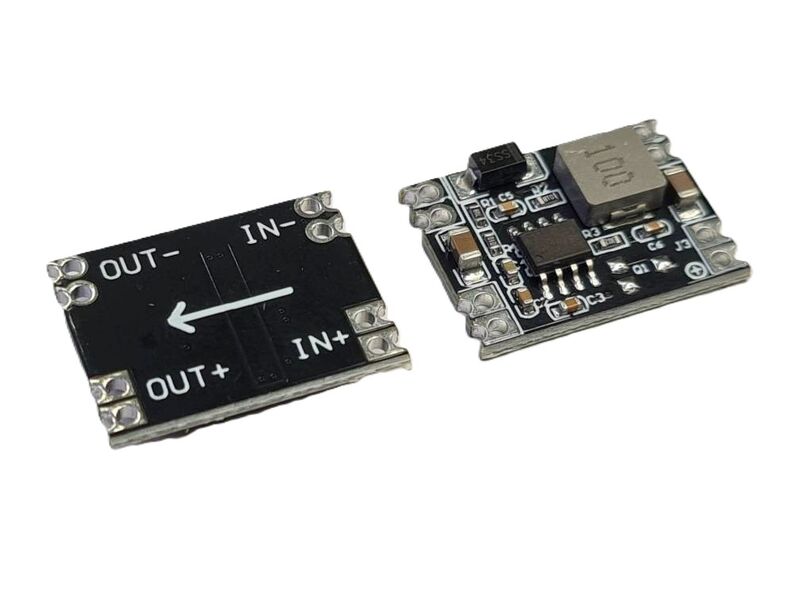

🔌 Назначение выводов (подключение)
Модуль имеет чрезвычайно простую схему подключения, состоящую из 4 контактов (обычно выполненных в виде отверстий под пайку):
- IN+ (или VCC) — входной положительный контакт (4.5–24 В).
- IN- (или GND) — входной отрицательный контакт / общий «минус».
- OUT+ — выходной положительный контакт (+5 В).
- OUT- (или GND) — выходной отрицательный контакт / общий «минус».
💡 Преимущества и особенности
- Синхронное выпрямление: Благодаря использованию встроенных полевых транзисторов (MOSFET) вместо обычных диодов, модуль выделяет значительно меньше тепла и имеет высокий КПД.
- Фиксированный выход: В отличие от регулируемых плат на LM2596, здесь выход жестко настроен на 5 В. Это исключает риск случайно сдвинуть подстроечный резистор и сжечь подключенную электронику.
- Миниатюрность: Плата имеет очень маленькие габариты, что позволяет легко встраивать её в портативные устройства, корпуса повербанков или радиоуправляемые модели.
🛠️ Типичное применение
- Питание микроконтроллеров (Arduino, ESP8266, ESP32) и плат Raspberry Pi от бортовой сети автомобиля (12 В) или аккумуляторов.
- Создание автомобильных зарядных устройств для смартфонов и планшетов.
- Питание сервоприводов и приемников в робототехнике и RC-моделях (в качестве BEC/UBEC).
