ТЕРМОПАРА ТХК-2088 -40... +600`C — описание:

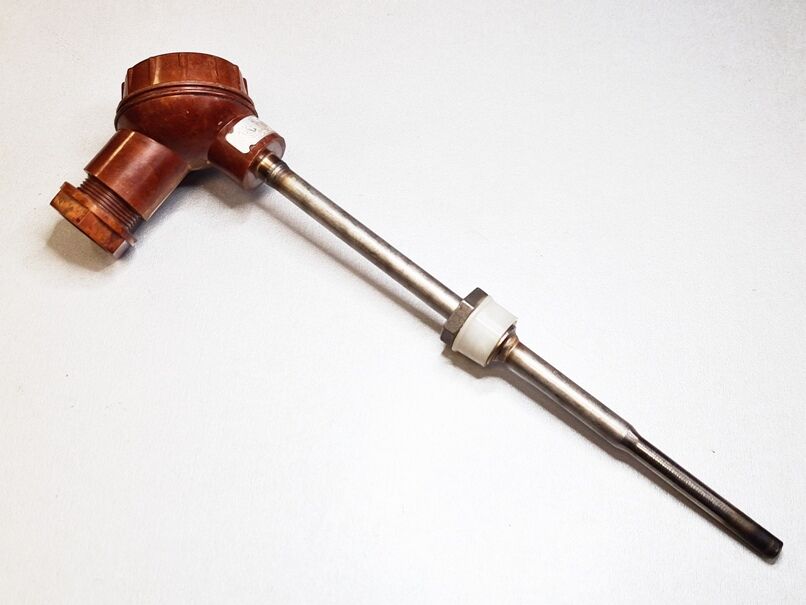

ТХК‑2088 — это термоэлектрический преобразователь (термопара) хромель‑копелевого типа (ТХК).

Описание и основные характеристики

• Принцип действия: основан на термоэлектрическом эффекте — генерирует термо‑ЭДС, пропорциональную разности температур рабочего и свободного спаев.
• НСХ (номинальная статическая характеристика): тип L (по ГОСТ 3044), соответствует паре хромель–копель.
• Диапазон измеряемых температур: обычно от −40 °C до +600 °C (для исполнений с длиной погружной части >40 мм; при малых длинах верхняя граница может быть ниже, до +400 °C).
• Класс допуска: 1 или 2 (определяет допустимую погрешность).
• Показатель тепловой инерции: в зависимости от конструкции — от 8 до 50 с.
• Материал защитной арматуры: чаще всего нержавеющая сталь (08Х13, 12Х18Н10Т и аналоги) — устойчива к коррозии и подходит для агрессивных сред, если они не разрушают этот сплав.
• Условное давление среды: зависит от исполнения, обычно 0,4 МПа или до 6,3 МПа при использовании защитных гильз.
• Количество рабочих спаев: 1 или 2 (в двухспаевых модификациях).
• Тип спая: может быть изолированным или неизолированным от корпуса (влияет на помехоустойчивость и гальваническую развязку).

Где используется

ТХК‑2088  применяют для измерения температуры в:

• Промышленных печах и сушильных камерах — контроль температурного режима в металлургии, керамике, термообработке.
• Трубопроводах и ёмкостях с газами и жидкостями — в нефтехимии, энергетике, ЖКХ.
• Вентиляционных и дымовых каналах — для контроля температуры отходящих газов.
• Теплоэнергетике — на котлах, теплообменниках, паропроводах (в пределах допустимого диапазона).
• Пищевой и фармацевтической промышленности — в технологических линиях, где не требуется высокая точность сверх класса 2 и диапазон укладывается в −40…+600 °C.
• Лабораторных и испытательных стендах — как первичный датчик температуры для регистрации и регулирования.

Термопреобразователь работает в паре с вторичными приборами: измерителями, регуляторами, регистраторами, модулями ввода АСУ ТП.
