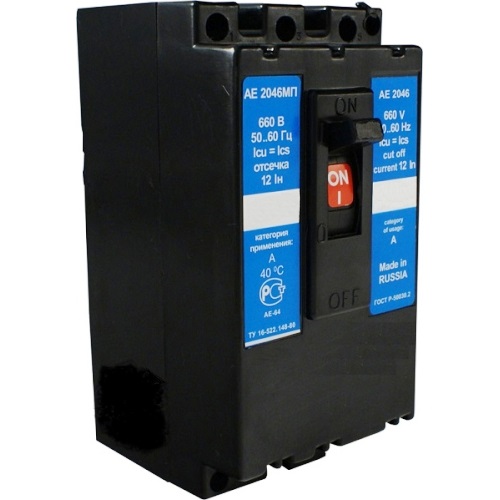

Выключатель автоматический АЕ 2046 МП-100-00 У 3А 40А 660V — описание:

АЕ2046МП‑100‑00 УЗ, 40 А, Ics 4,0 кА, Icu=Ics, отсечка 12In, 12LH — это автоматический выключатель производства «Дагэлектроавтомат».

Назначение

Выключатель предназначен для:

• проведения тока в нормальном режиме;
• отключения цепи при перегрузках и коротких замыканиях;
• нечастых оперативных включений и отключений (до нескольких раз в день);
• защиты кабелей, проводов и асинхронных электродвигателей в сетях переменного тока.

Расшифровка маркировки

• АЕ2046МП — серия автоматического выключателя (модернизированная версия).
• 100 — условное обозначение габарита корпуса (под токи до 100 А).
• 00 — исполнение по наличию дополнительных устройств (без вспомогательных контактов и независимого расцепителя).
• УЗ (или У3) — климатическое исполнение и категория размещения по ГОСТ 15150: умеренный климат, эксплуатация в закрытых помещениях без искусственно регулируемых климатических условий.
• 40 А — номинальный ток теплового расцепителя.
• Ics 4,0 кА — рабочая отключающая способность: выключатель способен многократно отключать ток КЗ до 4 кА с сохранением работоспособности.
• Icu=Ics — в данном исполнении предельная (Icu) и рабочая (Ics) отключающие способности совпадают: аппарат рассчитан на отключение токов до 4 кА, но после срабатывания на предельном токе его дальнейшая надёжность не гарантируется.
• Отсечка 12In — электромагнитный расцепитель (мгновенная отсечка) срабатывает при токе порядка 12‑кратного номинального (для 40 А это примерно 480 А) — защита от тяжёлых коротких замыканий.
• 12LH — обозначение варианта исполнения/модификации (часто относится к конструктивным особенностям или типу механизма, в каталогах производителя уточняется отдельно).

Основные технические характеристики

• Номинальное рабочее напряжение: до 660 В, 50/60 Гц.
• Количество полюсов: обычно 3 (трёхполюсный, для трёхфазных сетей).
• Тип расцепителей: комбинированный — тепловой (защита от перегрузки) + электромагнитный (защита от КЗ).
• Механическая износостойкость: порядка 16 000 циклов.
• Степень защиты корпуса: IP00 (требуется установка в оболочку/щит).
• Монтаж: на монтажную панель/рейку в распределительном шкафу.

Особенности эксплуатации

• Выключатель не предназначен для частых коммутаций под нагрузкой (это не контактор).
• Для корректной работы важно соблюдать момент затяжки клемм и условия окружающей среды (температура, влажность, отсутствие пыли и агрессивных паров).
• После срабатывания на токе КЗ рекомендуется проверка или замена аппарата, особенно если ток был близок к предельному.
