A6006 контроллер Nano v3.0 ATMEGA328P 16Mhz — описание:

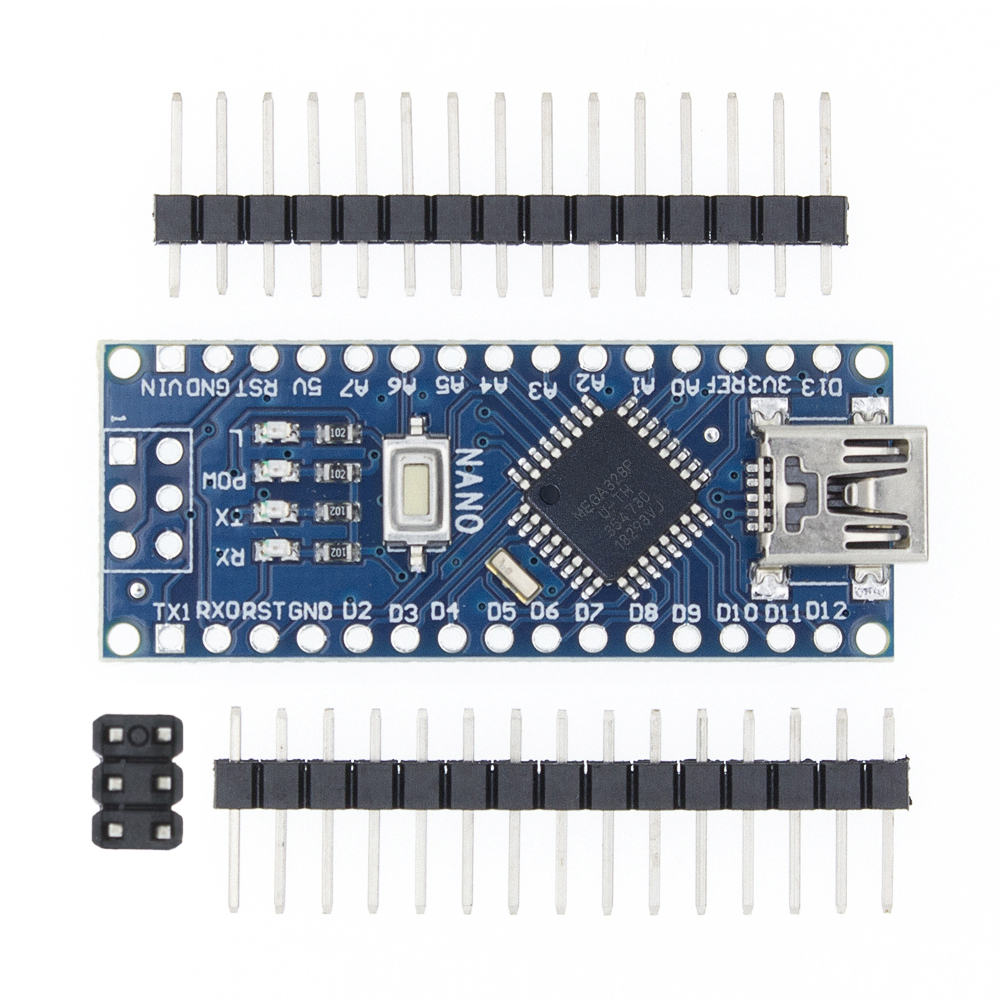

A6006 контроллер  Nano v3.0 ATMEGA328P 16Mhz

Этот вариант Ардуино-контроллера является миниатюрной версией Arduino UNO. Его 30 выводов полностью повторяют выводы UNO и имеют два дополнительных входа А6 и А7.

Микроконтроллер ATmega328P
Рабочее напряжение 5 В
Напряжение питания (рекомендуемое) 7-12 В
Напряжение питания (предельное) 6-20В
Цифровые входы/выходы 14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы 8
ШИМ (PWM) пины
6
Постоянный ток через вход/выход 40 мА
Максимальный выходной ток вывода 3.3V 50 мА
Flash-память 32 Кб из которых 2 Кб используются загрузчиком
SRAM 2 Кб
EEPROM 1 Кб
Тактовая частота 16 МГц
Встроенный светодиод 13
Длина 45.0 мм
Ширина 18.0 мм
Вес 7 г

USB Jack – разъем USB Mini-B для подключения устройств USB;
Analog Reference Pin – для определения опорного напряжения АЦП;
Ground – земля;
Digital Pins (2-13) – цифровые выводы;
TXD – пин передачи данных по UART;
RXD – пин приема данных по UART;
Reset Button – кнопка перезагрузки микроконтроллера;
ISCP (In-Circuit Serial Programmer) – контакты для перепрограммирования платы;
Microcontroller ATmega328P – микроконтроллер — главный элемент на плате;
Analog Input Pins (A0-A7) – аналоговые входы;
Vin – вход используется для подачи питания от внешнего источника;
Ground Pins – земля;
5 Volt Power Pin – питание 5 В;
3 Volt Power Pin – питание 3.3 В;
RST – вход для перезагрузки;
SMD Crystal – кварцевый резонатор (жарг. «кварц») — прибор, в котором пьезоэлектрический эффект и явление механического резонанса используются для построения высокодобротного резонансного элемента электронной схемы;
TX LED (White) – светодиод — индикатор отправления данных по UART;
RX LED (Red) – светодиод — индикатор приёма данных по UART;
Power LED (Blue) – светодиод — индикатор питания;
Pin 13 LED (Wellow) – подключенный светодиод к 13-му пину.
