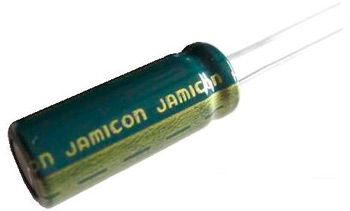

ECAP 220/16V WL — описание:

Основные параметры

• Тип: электролитический алюминиевый конденсатор.
• Серия: WL.
• Номинальная ёмкость: 220 мкФ.
• Допуск ёмкости: ±20%.
• Номинальное напряжение: 16 В.
• Рабочая температура: от –55 до +105 °C.
• Срок службы (наработка на отказ): 1000 часов.
• Степень защиты: IP00 (открытый корпус, без защиты от влаги и пыли).
• Выводы: радиальные (проволочные, однонаправленные).
• Конструкция: цилиндрический корпус.
• Полярность: полярный — при монтаже важно соблюдать полярность («+» и «–»).

Дополнительные характеристики

• Максимальный ток пульсации: 0,43 А (действующее значение).
• Тангенс угла потерь (tgδ): 0,16.
• Максимальный импеданс на частоте 100 кГц:
  • при +20 °C: 0,095 Ом;
  • при –10 °C: 0,284 Ом.
• Ток утечки: не превышает 0,01·C·V или 3 мкА (берётся большее значение) после 3 минут работы (при +20 °C), где C — ёмкость в мкФ, V — напряжение в В.

Особенности и преимущества

Конденсаторы этой серии позиционируются как низкоимпедансные (Low ESR). Это делает их подходящими для цепей с высокими токами пульсаций и на высоких частотах — например, в импульсных источниках питания, материнских платах, преобразователях, промышленном и бытовом электронном оборудовании. Также отмечают повышенную температурную стабильность.

Важное замечание по маркировке

В серии WL встречаются разные габариты (например, 5×15 мм, 6,3×11 мм, 6×16 мм). Поэтому при заказе или замене обязательно сверяйте не только электрические параметры, но и физические размеры, а также полный парт-номер (например, JWL227M016S1ACE11L или WLR221M1CE11M).
