Д817А — описание:

Д817А — это кремниевый диффузионно‑сплавной стабилитрон средней/большой мощности, предназначенный для стабилизации напряжения в радиотехнических и электронных устройствах.

Основные характеристики

• Номинальное напряжение стабилизации: около 56 В (разброс — 50,5–61,5 В при токе стабилизации 50 мА).
• Минимальный ток стабилизации: 5 мА.
• Максимальный ток стабилизации: 90 мА (при температуре корпуса ≤ +75 °C; при повышении температуры допустимый ток снижается).
• Максимальная рассеиваемая мощность: 5 Вт (при ≤ +75 °C), при температуре корпуса +130 °C — не более 2 Вт.
• Дифференциальное сопротивление: не более 35 Ом (при токе 50 мА и +25 °C).
• Температурный коэффициент напряжения стабилизации: порядка 0,14 %/°C.
• Временная нестабильность напряжения стабилизации: не более ±6 %.
• Прямое напряжение: не более 1,5 В при прямом токе 500 мА.
• Рабочий диапазон температур: от −60 до +120 °C.

Конструктивные особенности

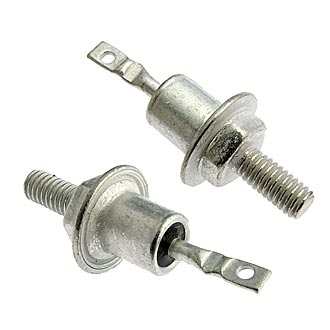

• Корпус: металлостеклянный (тип КДЮ‑11‑3) с жёсткими выводами; корпус в рабочем режиме служит катодом.
• Масса: не более 4,5 г (с комплектующими — до 6 г).
• Крепление: рекомендуется устанавливать на теплоотводящий радиатор (например, алюминиевый, площадью не менее 100 см²), чтобы температура корпуса не превышала +130 °C.

Особенности эксплуатации

• При монтаже важно не прикладывать чрезмерные усилия к выводам: к анодному выводу нельзя прикладывать растягивающую силу более 14,7 Н, а изгибающий момент — более 7,35 Н·м.
• Паять анодный вывод следует не ближе 5 мм от корпуса, не дольше 3 секунд и при температуре жала не выше +280 °C.
• Допускается последовательное соединение нескольких стабилитронов; параллельное включение возможно только при условии, что суммарная рассеиваемая мощность не превысит допустимую для одного прибора.
