Power MB102black модуль питания макетной платы (KZY0026) — описание:

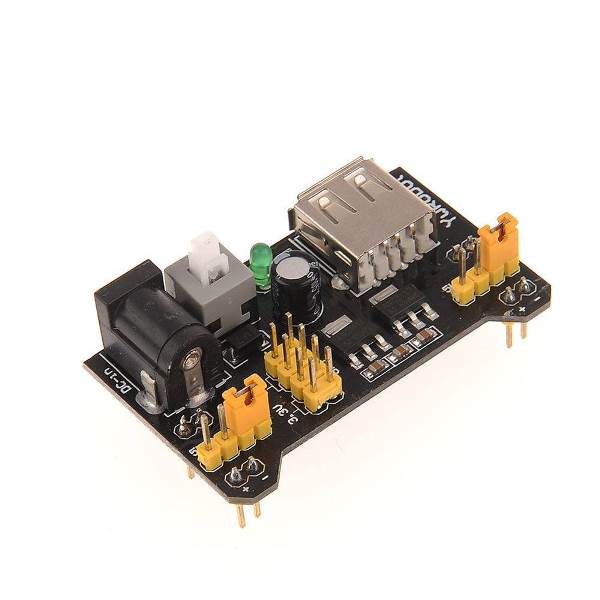

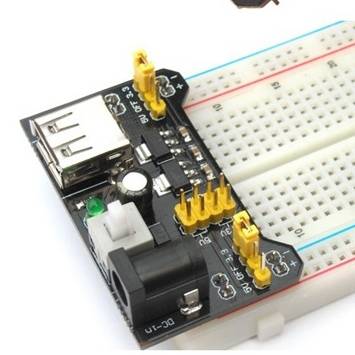

Конструкция модуля предусматривает его установку на безпаечную макетную плату. Модуль предназначен для получения стабилизированных напряжений 5В и 3,3В, которые необходимы практически в любом цифровом проекте.

Основным вариантом подачи питания на сам модуль является подключение блока питания с напряжением 7-12V к разъему постоянного тока DC-5,5/2,1(плюс в центре). При таком включении модуль имеет три группы выходов со стандартными штырями 2,54мм, (на схеме секции SA, SB , SC) и USB-разъем также является выходом для питания других устройств по стандартному USB-кабелю из набора Arduino USB A/B Cable.

При наличии кабеля «USB-A/USB-A» модуль позволяет подать питание по этому кабелю и получить на выходе те же напряжения. В этом случае стабилизатор на 5V не используется, поэтому стабильность, “чистота” напряжения 5V и максимальный ток определяются внешним USB- источником. Выходы модуля организованы в виде трех секций, две из которых, обозначенные на схеме SB и SC, служат для установки на беспаечную макетку. Штыри “+” и “-” этих секций направлены вниз, причем для лучшего контакта штыри продублированы. Для каждого из этих выходов независимо друг от друга с помощью джампера устанавливается необходимое напряжение 5V, 3.3V или “OFF”. Это позволяет создать на макетной плате одновременно две шины питания с разными или одинаковыми напряжениями и оперативно их изменять

Еще одна секция штырей (на схеме SA) в центре платы “смотрит” вверх. На ней имеется по два выхода каждого напряжения. Отсюда питание снимается, например, для второй макетной платы с помощью соединительных проводов. Кнопка с фиксацией включает – отключает питание во всех каналах. Светодиод показывает наличие напряжения на линии 5В. Расстояние между выходными штырями рассчитано для установки модуля на шины питания с шагом 44,5мм. Такой шаг имеют беспаечные макетные платы шириной 55мм.
